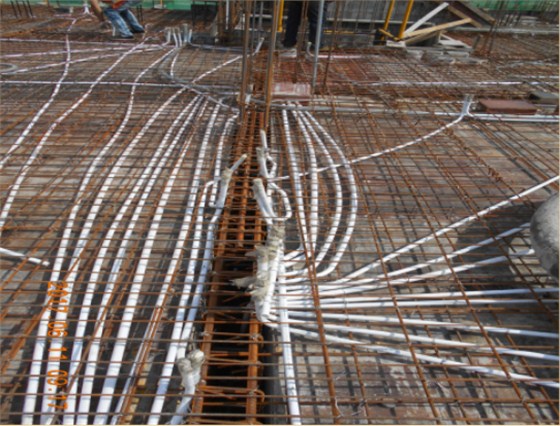

建筑电气管线预埋一般是在钢筋混凝土结构层内和砖墙内。这样，在建筑使用空间内比较美观。在施工中，常规做法是根据水电施工图上砖墙的位置将电管居于墙中定位，这样可以尽量避免预埋电管露出墙外。但是，同时有个问题出现，主体施工阶段管线预埋时，砖墙还没有砌筑。待砖墙砌筑完成后，一定要接个弯管才能将管线引到墙面。因为有弯管会给下道工序穿线造成一定困难。水电图毕竟不是建筑施工图，水电施工图和建筑施工图可能存在一定的偏差，导致预埋管定位错错误。在此，提出以下几点供参考：

一、建筑与水电图比对：在熟悉水电施工图的基础上，建筑施工图，将外墙、分户墙、户内隔墙的厚度标在水电施工图上，并且核对砖墙的位置是居梁中还是靠梁边。然后，比较水电施工图与建筑施工图砖墙位置是否一致，门、窗等预留孔洞位置是否一致。

二、调整偏差：根据比对的结果，以建筑施工图砖墙位置为准调整水电施工图中偏差。因为，建筑施工图是土建施工墙体的依据，水电安装图虽然是以建筑施工图为依据，但往往因为建筑墙体及门、窗、孔洞布局的小调整，不能及时在水电安装图中反映。

三、定位时要考虑的因素经过以上比对和调整，对于以后砌筑的墙体位置和厚度有了清楚的认识，可以有针对性地对管线定位，这时，不但要考虑到自身电管的定位准确度和施工质量，也要考虑到不能影响墙体和混凝土的施工质量，还要考虑到砖墙厚度对电管线预埋定位的影响。如：对于较薄的砖墙两面都有电管接下，两根管应在砖墙纵向错开一定距离，避免墙体切槽时将墙体切穿，影响墙体质量。

四、电管定位的一般原则：一般情况下从梁进入墙体的电管，其电管外边缘距离砖墙面1cm—2cm，这就可以直接将梁内电管接入墙体，由于电管埋入墙体深度有限，不会对墙体结构造成太大影响。同时电管距离墙面也有一定距离，通过补槽后不会对抹灰面施工质量形成太大影响。成排进入墙体的管线之间一定要有2cm以上的距离，这样，可以使混凝土渗入到电管之间的缝隙，不会影响到结构安全。
